จอแสดงผล SMD 7 ส่วนได้กลายเป็นหนึ่งในส่วนประกอบจอแสดงผลที่ใช้กันอย่างแพร่หลายที่สุดในอุปกรณ์อิเล็กทรอนิกส์สมัยใหม่ ตั้งแต่อุปกรณ์อุตสาหกรรมและอุปกรณ์ทางการแพทย์ไปจนถึงเครื่องใช้ไฟฟ้าสำหรับผู้บริโภคและแผงหน้าปัดรถยนต์ โมดูลจอแสดงผล LED ขนาดกะทัดรัดเหล่านี้ให้การมองเห็นที่ยอดเยี่ยม ประสิทธิภาพการใช้พลังงาน และความน่าเชื่อถือในระยะยาว
บทความนี้จะอธิบายวิธีการทำงานของจอแสดงผล SMD 7 ส่วน ข้อดีหลัก การใช้งานทั่วไป การเปรียบเทียบกับเทคโนโลยีจอแสดงผลแบบเดิม ข้อควรพิจารณาในการติดตั้ง และวิธีที่ธุรกิจต่างๆ จะสามารถเลือกโซลูชันที่เหมาะสมสำหรับโครงการของตนได้ ไม่ว่าคุณจะเป็นวิศวกร ผู้ออกแบบผลิตภัณฑ์ ผู้จัดจำหน่าย หรือผู้จัดการฝ่ายจัดซื้อ คู่มือนี้จะช่วยให้คุณตัดสินใจได้อย่างมีข้อมูล

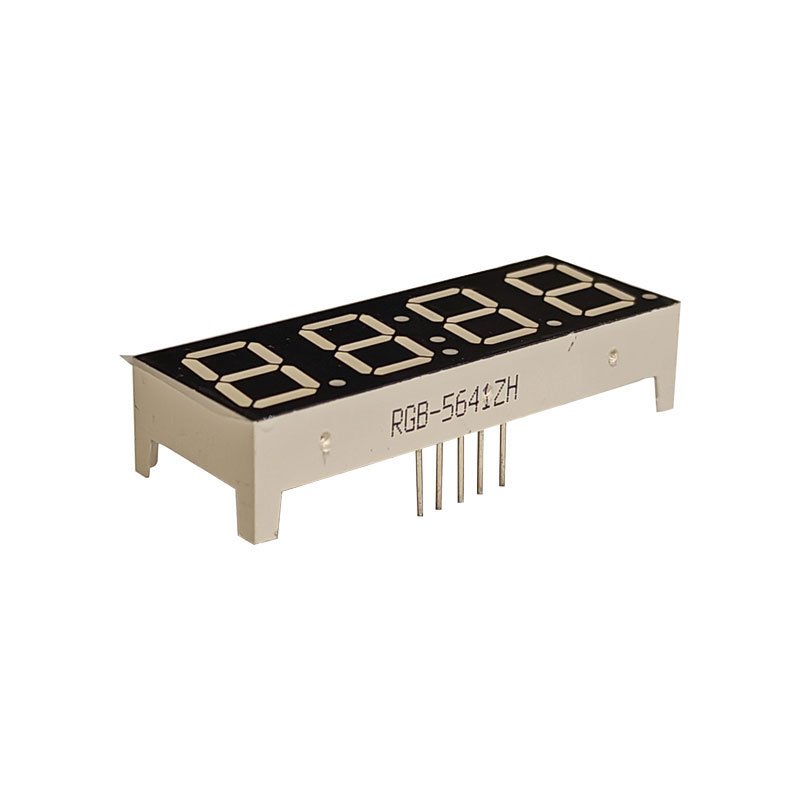

จอแสดงผล SMD 7 ส่วนเป็นส่วนประกอบจอแสดงผลอิเล็กทรอนิกส์ขนาดกะทัดรัดที่ออกแบบโดยใช้เทคโนโลยี Surface Mount Device (SMD) ประกอบด้วยส่วน LED เจ็ดส่วนเรียงกันในรูปแบบเลขแปด โดยการเลือกส่องสว่างส่วนเหล่านี้ จอแสดงผลสามารถแสดงตัวเลขตั้งแต่ 0 ถึง 9 และอักขระตัวอักษรบางตัวได้
ต่างจากจอแสดงผลแบบรูทะลุแบบดั้งเดิม รุ่น SMD จะติดตั้งโดยตรงบนพื้นผิวของแผงวงจรพิมพ์ (PCB) ทำให้มีการออกแบบที่กะทัดรัดมากขึ้น การประกอบแบบอัตโนมัติ และประสิทธิภาพการผลิตที่สูงขึ้น
| คุณสมบัติ | คำอธิบาย |
|---|---|
| ประเภทการติดตั้ง | เทคโนโลยีการยึดพื้นผิว (SMT) |
| รูปแบบการแสดงผล | ตัวเลขและตัวอักษรและตัวเลขแบบจำกัด |
| แหล่งกำเนิดแสง | เทคโนโลยีแอลอีดี |
| สีทั่วไป | แดง, เขียว, น้ำเงิน, ขาว, อำพัน |
แต่ละส่วนในจอแสดงผลจะมี LED เมื่อกระแสไฟฟ้าไหลผ่านส่วนใดส่วนหนึ่ง ไฟจะสว่างขึ้น การรวมกันของส่วนที่ส่องสว่างต่างกันทำให้เกิดตัวเลขที่ต่างกัน
ตัวอย่างเช่น:
โดยทั่วไปจอแสดงผล SMD มีจำหน่ายในรูปแบบไฟฟ้า 2 รูปแบบ:
แคโทดทั้งหมดเชื่อมต่อเข้าด้วยกัน แต่ละส่วนจะสว่างขึ้นเมื่อใช้แรงดันไฟฟ้าบวก
แอโนดทั้งหมดเชื่อมต่อเข้าด้วยกัน ส่วนต่างๆ จะสว่างขึ้นเมื่อเชื่อมต่อกับกราวด์
ผู้ผลิตและวิศวกรเลือกจอแสดงผล SMD 7 ส่วน เนื่องจากมีประโยชน์ด้านการดำเนินงานและการผลิตหลายประการ
ข้อดีเหล่านี้ทำให้จอแสดงผล SMD มีคุณค่าเป็นพิเศษสำหรับสภาพแวดล้อมการผลิตที่มีปริมาณมาก ซึ่งประสิทธิภาพและความสม่ำเสมอเป็นสิ่งสำคัญ
จอแสดงผล SMD 7 ส่วนถูกนำมาใช้ในอุตสาหกรรมต่างๆ มากมาย เนื่องจากความเรียบง่าย ความทนทาน และความคุ้มค่า
| อุตสาหกรรม | แอปพลิเคชัน |
|---|---|
| เครื่องใช้ไฟฟ้า | นาฬิกาดิจิตอล เครื่องคิดเลข เครื่องใช้ในครัว |
| อุปกรณ์อุตสาหกรรม | แผงควบคุม เคาน์เตอร์ ตัวจับเวลา |
| อุปกรณ์การแพทย์ | ระบบตรวจสอบและอุปกรณ์วินิจฉัย |
| ยานยนต์ | ตัวบ่งชี้แดชบอร์ดและโมดูลการแสดงผล |
| อุปกรณ์สมาร์ทโฮม | เครื่องควบคุมอุณหภูมิและผลิตภัณฑ์ IoT |
หนึ่งในการตัดสินใจที่สำคัญที่สุดที่วิศวกรต้องเผชิญคือการเลือกระหว่างจอแสดงผล SMD และรุ่นทะลุผ่านแบบดั้งเดิม
| ปัจจัยการเปรียบเทียบ | จอแสดงผลเอสเอ็มดี | จอแสดงผลทะลุผ่านรู |
|---|---|---|
| วิธีการประกอบ | เอสเอ็มทีอัตโนมัติ | การบัดกรีแบบแมนนวลหรือแบบคลื่น |
| พื้นที่พีซีบี | กะทัดรัด | รอยเท้าที่ใหญ่ขึ้น |
| ความเร็วในการผลิต | การประกอบความเร็วสูง | กระบวนการช้าลง |
| ความแข็งแรงทางกล | ปานกลาง | แข็งแกร่งมาก |
| ประสิทธิภาพต้นทุน | เหมาะสำหรับการผลิตจำนวนมาก | ต้นทุนแรงงานที่สูงขึ้น |
ก่อนที่จะเลือกจอแสดงผล SMD 7 ส่วน วิศวกรควรประเมินพารามิเตอร์ทางเทคนิคหลายประการอย่างรอบคอบ
มุมมองที่กว้างขึ้นช่วยให้อ่านง่ายขึ้นจากตำแหน่งต่างๆ
ความสว่างส่งผลต่อการมองเห็นภายใต้แสงกลางวันหรือแสงโดยรอบสูง
การสิ้นเปลืองกระแสไฟต่ำเป็นสิ่งสำคัญสำหรับอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
การใช้งานทางอุตสาหกรรมต้องการจอแสดงผลที่ทนต่ออุณหภูมิได้กว้าง
การเลือกจอแสดงผล SMD 7 ส่วนที่ถูกต้องจะส่งผลโดยตรงต่อคุณภาพผลิตภัณฑ์ ประสิทธิภาพ และประสิทธิภาพการผลิต
ต่อไปนี้เป็นปัจจัยสำคัญหลายประการที่ควรพิจารณา:
การทำงานร่วมกับผู้ผลิตที่มีประสบการณ์ช่วยลดความเสี่ยงในการจัดซื้อและทำให้มั่นใจถึงอุปทานในระยะยาวที่มั่นคง
รูปแบบ PCB และแนวทางปฏิบัติในการติดตั้งที่เหมาะสมช่วยปรับปรุงประสิทธิภาพการแสดงผลและผลผลิตได้อย่างมาก
ความล้มเหลวในการแสดงผลจำนวนมากไม่ได้เป็นผลมาจากตัวจอแสดงผล แต่มาจากการออกแบบ PCB ที่ไม่ดีหรือการบัดกรีที่ไม่เหมาะสม
| ปัญหา | สาเหตุที่เป็นไปได้ | สารละลาย |
|---|---|---|
| ความสว่างไม่สม่ำเสมอ | การควบคุมกระแสไฟฟ้าไม่ถูกต้อง | ใช้ตัวต้านทานหรือไดรเวอร์ที่เหมาะสม |
| ส่วนที่ตายแล้ว | ข้อต่อประสานไม่ดี | ตรวจสอบคุณภาพการบัดกรี |
| ริบหรี่ | แหล่งจ่ายไฟไม่เสถียร | ปรับปรุงการควบคุมแรงดันไฟฟ้า |
| ความร้อนสูงเกินไป | กระแสมากเกินไป | ลดกระแสไฟในการทำงาน |
เนื่องจากอุปกรณ์อิเล็กทรอนิกส์มีขนาดเล็กลงและชาญฉลาดมากขึ้น เทคโนโลยีการแสดงผลจึงมีการพัฒนาอย่างรวดเร็ว
ปัจจุบันจอแสดงผล SMD 7 ส่วนสมัยใหม่กำลังได้รับการพัฒนาด้วย:
การปรับปรุงเหล่านี้ช่วยให้ผู้ผลิตสร้างระบบอิเล็กทรอนิกส์ที่เชื่อถือได้และประหยัดพลังงานมากขึ้นสำหรับตลาดโลก
ห่วงโซ่อุปทานที่เชื่อถือได้ถือเป็นสิ่งสำคัญในอุตสาหกรรมอิเล็กทรอนิกส์ การเลือกผู้ผลิตจอแสดงผลระดับมืออาชีพจะให้ข้อดีต่างๆ เช่น คุณภาพผลิตภัณฑ์ที่มีเสถียรภาพ โซลูชันที่ปรับแต่งตามความต้องการ การสนับสนุนทางเทคนิค และกำลังการผลิตที่ปรับขนาดได้
กว่างโจว RGB Optoelectronic Technology Co., Ltd.เชี่ยวชาญด้านโซลูชันจอแสดงผล LED คุณภาพสูงสำหรับอุตสาหกรรม ยานยนต์ เครื่องใช้ไฟฟ้า และอุปกรณ์อัจฉริยะ ด้วยความสามารถในการผลิตขั้นสูงและระบบการจัดการคุณภาพที่เข้มงวด บริษัทจึงให้การสนับสนุนลูกค้าทั่วโลกด้วยเทคโนโลยีการแสดงผลที่เชื่อถือได้
ซัพพลายเออร์มืออาชีพยังสามารถช่วยเหลือเกี่ยวกับสีจอแสดงผลที่กำหนดเอง ขนาดตัวเลข ความเข้ากันได้ของ PCB และข้อกำหนดเฉพาะของแอปพลิเคชัน ช่วยให้ธุรกิจลดเวลาในการพัฒนาและปรับปรุงความน่าเชื่อถือของผลิตภัณฑ์
ใช่. จอแสดงผล SMD แบบ LED ใช้พลังงานค่อนข้างต่ำเมื่อเทียบกับเทคโนโลยีการแสดงผลแบบเดิม ทำให้เหมาะสำหรับอุปกรณ์พกพาและอุปกรณ์ที่ใช้พลังงานจากแบตเตอรี่
ใช่. ผู้ผลิตสามารถปรับแต่งขนาดตัวเลข สี ความสว่าง การกำหนดค่าพิน และบรรจุภัณฑ์ได้ตามความต้องการของลูกค้า
จอแสดงผล LED คุณภาพสูงสามารถทำงานได้นับหมื่นชั่วโมงภายใต้สภาวะทางไฟฟ้าและความร้อนที่เหมาะสม
โดยทั่วไปสีแดงและเขียวมักนิยมใช้เนื่องจากมีทัศนวิสัยที่ดีเยี่ยมภายใต้สภาพแสงส่วนใหญ่
อย่างแน่นอน. จอแสดงผล SMD เกรดอุตสาหกรรมได้รับการออกแบบมาให้ทนทานต่อการสั่นสะเทือน ความแปรผันของอุณหภูมิ และรอบการทำงานที่ยาวนาน
จอแสดงผล SMD 7 ส่วนยังคงเป็นหนึ่งในเทคโนโลยีการแสดงผลที่ใช้งานได้จริงและคุ้มค่าที่สุดในอุตสาหกรรมอิเล็กทรอนิกส์ โครงสร้างที่กะทัดรัด การมองเห็นสูง การใช้พลังงานต่ำ และความเข้ากันได้กับกระบวนการผลิตแบบอัตโนมัติ ทำให้ผลิตภัณฑ์นี้เหมาะสำหรับการใช้งานที่หลากหลาย
ไม่ว่าคุณจะพัฒนาอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค ระบบควบคุมอุตสาหกรรม อุปกรณ์ทางการแพทย์ หรือผลิตภัณฑ์ยานยนต์ การเลือกซัพพลายเออร์จอแสดงผลที่เหมาะสมสามารถปรับปรุงคุณภาพผลิตภัณฑ์และประสิทธิภาพการผลิตได้อย่างมาก
กว่างโจว RGB Optoelectronic Technology Co., Ltd.พร้อมที่จะสนับสนุนโครงการของคุณด้วยความสามารถในการผลิตระดับมืออาชีพ โซลูชันการแสดงผลที่ปรับแต่งได้ และความช่วยเหลือด้านเทคนิคที่ตอบสนอง
ติดต่อเราวันนี้เพื่อหารือเกี่ยวกับความต้องการของคุณและค้นพบโซลูชันจอแสดงผล LED ที่เหมาะสำหรับธุรกิจของคุณ
-
